Új verzió - Megjelent a Tekla Structures 2026!

Modell módosítása rajzi nézet bezárása nélkül, valós idejű modell-rajz kapcsolat

Általános elrendezési rajzon dolgozva az új verzió lehetővé teszi a modell szerkesztését a rajzi nézet bezárása nélkül. A modellben végzett módosítások azonnal láthatóak a terven, a megjegyzések, címkék, méretek és sablonok is automatikusan frissülnek.

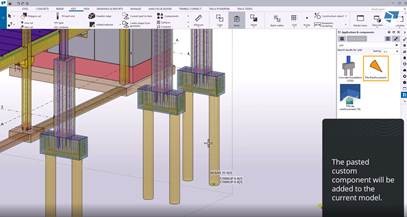

Objektumok és részletek másolása projektek között

Modell- és rajzobjektumok (pl. elemek, gyártmányok, jelölések és szövegek) vágólapra történő másolásával, a Ctrl+C és Ctrl+V billentyűparanccsal minden alkalommal nem csak az aktuális modellbe, de bármely másik modellbe is beillesztheti az összes másolt objektumot. Egyedi komponenseket is másolhat exportálás nélkül, ami jelentősen leegyszerűsíti az információcserét a modellek között.

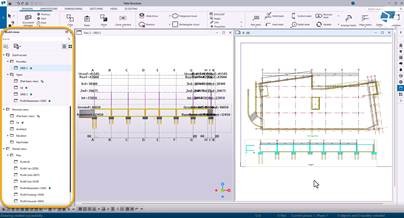

Testreszabott munkakörnyezet, modellnézetek rugalmas kezelése

Állítsa át egy kattintással a modell háttérszínét, rendezze el gyorsan és egyszerűen modellnézeteit! Az új nézetkezelő segítségével átláthatja és ellenőrizheti egyéni és Model Sharing-gel megosztott nézeteit anélkül, hogy megnyitná őket. Készítsen általános elrendezési tervet, vagy illesszen be modellnézeteket egy megnyitott rajzba közvetlenül az oldalsó nézetpanelből!

Megújult konfiguráció, új eszközök az általános tervezéshez

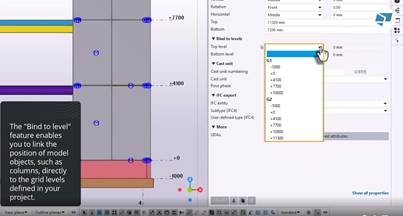

Mostantól a Tekla Structures Graphite konfigurációban is részletes acél- ill. vasbeton komponenseket hozhat létre a koncepcionális csomópontok helyett, azok közvetlenül szerkeszthetők, ugyanúgy, mint a Tekla Structures Diamond konfigurációban, így gördülékenyebbé válik a munkavégzés és az együttműködés a Model Sharing-gel megosztott modellekben is.Az elemek közvetlenül szinthez köthetők a modellben, így szintváltozás esetén automatikusan igazodnak a módosításhoz, csökkentve a hibalehetőséget, növelve a modellezés pontosságát és megbízhatóságát.

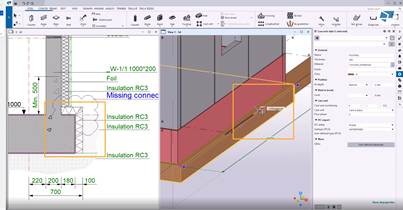

Intuitív 2D-részletek a rajzokban

A kibővített 2D rajzi eszköztár segítségével egyszerűen egészítheti ki általános terveit. Az új revíziós felhő opció nagyobb rugalmasságot biztosít, míg az új 2D szigetelés parancs automatikusan alkalmazkodik a modell változásaihoz, így kevesebb erőfeszítéssel tarthatja naprakészen a rajzokat. A beépített „Rich text” szövegszerkesztővel formázott projektjegyzeteket adhat a tervekhez.

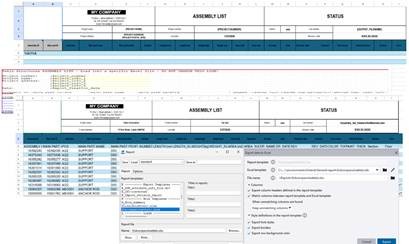

Megújult Excel lista-lekérdezés

Az új verzióban a korábbi .HTML-alapú sablonok és Organizer-listák helyett új sablonfájl segítségével kérdezhetők le az Excel-listák, javítva az IT-biztonságot és a kompatibilitást. A sablonszerkesztő számos fejlesztést tartalmaz a sablonelrendezés és adatkimenet kezeléséhez. A végleges lista közvetlenül egy natív, használatra kész Excel-fájl.

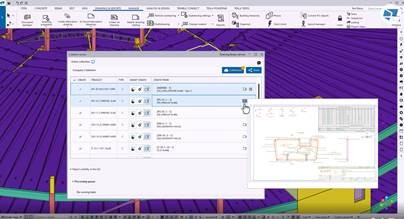

Fejlesztett szolgáltatás az AI felhőalapú gyártmányterv klónozáshoz

Gyorsítsa fel a gyártási rajzok elkészítését az AI-támogatott sablonválasztással, valamint a továbbfejlesztett klónozási és asszociativitási funkciókkal!  A frissített felület egyértelmű sablon-előnézetet, a három legjobb AI-alapú illesztést, valamint klónozási és létrehozási lehetőségeket kínál a beállításokból. A klónozás megbízhatóbbá vált a jelölések, méretek és nézetek elhelyezésének javításával. A metszeti nézetek objektumokhoz is társíthatók, ami segít a rajzok konzisztenciájának megőrzésében a klónozás vagy a modellváltozások után.

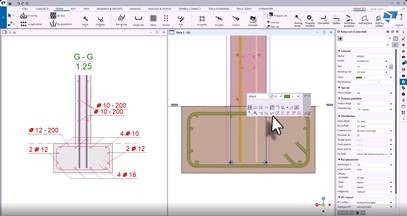

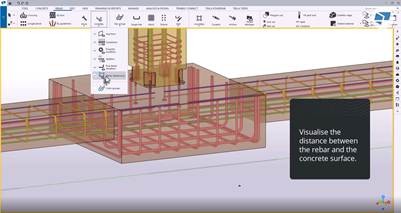

Fejlesztett vasalás és rajzi jelölések

Az új verzió nagyobb kontrollt biztosít a vasalási csoportok (rebar sets) felett, ami javítja a modell stabilitását. Az új fagyasztási és feloldási parancsok segítenek megelőzni a további módosításokat, és biztosítják a konzisztenciát, különösen akkor, amikor a vasak már gyártásban vannak. A vasalási eszköz (rebar sets) viselkedése a korábbi előnyöket is megtartva közelebb áll a hagyományos vasalási csoportokéhoz (rebar groups), a vasak közötti távolságok megjelenítése átláthatóbbá és gyorsavbbá teszi a modellezést.A továbbfejlesztett rajzi jelölések egyszerűbbé teszik a rajzok iparági szabványok szerinti feliratozását.

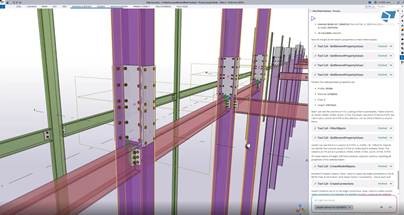

Trimble Assistant for Tekla: Felhasználói és fejlesztői asszisztensek, Modellasszisztens – Előzetes

Az AI asszisztens közvetlenül a Tekla felületén belül segít kérdések megválaszolásában, dokumentáció keresésében és fejlesztői információk megtalálásában.

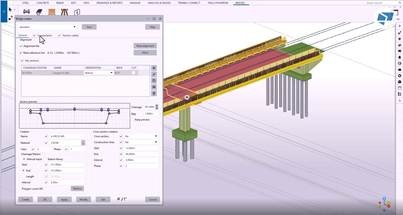

Bridge Creator

Az újragondolt Bridge Creator segítségével A komplex hídszerkezetek modellezésének feldolgozási ideje csökkenthető, amely immár standard plug-inként működik, és minden konfigurációs adatot közvetlenül a modell komponensobjektumaiban tárol. Ennek köszönhetően megszűnik a külső fájloktól való függőség.Az új, központi referencia könyvtár (station library) egyszerűsíti a kitűzési pontok/helyek létrehozását és definiálását, valamint a görbe tengelyvonalak mentén történő elhelyezés is következetesebbé válik a „chord-based” pozicionálási módszer alkalmazásával.

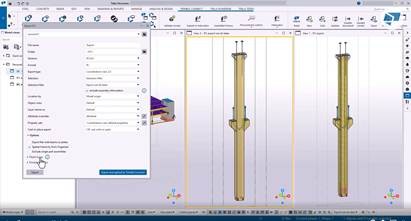

Továbbfejlesztett IFC-kompatibilitás, együttműködés

IFC2x3 vagy IFC4 exportálásakor beállítható, hogy csak azokat az információkat tartalmazza a megosztott IFC, amelyeket az egyes érintettek RFI‑je (Request for Information) meghatároz, ezáltal csökkentve az utólagos egyeztetések számát. A rugalmas exportbeállítások lehetővé teszik akár egyes objektumok kiválasztását és exportálását is – gyártmányokon belül is –, tetszés szerint gyártmány információkkal vagy anélkül. Az egységesített export támogatja a közvetlen publikálást a Trimble Connectbe is. A korábban rögzített IFC‑entitásattribútumok most már módosíthatók, és a vasalás IFC‑entitástípusa is megváltoztatható. Az IFC4.3 export megfelel az épület- és hídépítési szakterületek kötelező követelményeinek.

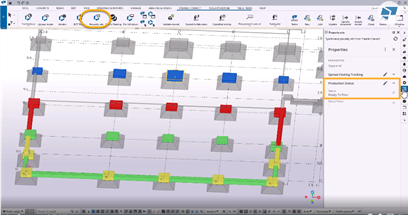

Trimble Connect Property Sets: a Teklában is beépítve

Dolgozzon valós időben a kivitelezés helyszínéről vagy a gyárból érkező pontos, naprakész adatokkal, közvetlenül a Tekla Structures modellben, az integrált Trimble Connect tulajdonságkészleteken keresztül.Szinkronizálja és kezelje a Trimble Connect-ből származó tulajdonságkészleteket a Tekla Structures-ben, használja őket pl. szűrőkben, listákban, pecsétsablonokban, rajzi jelölésekben és IFC‑exportnál – ugyanúgy, mint a szokásos felhasználói - vagy pecsétattribútumokat.

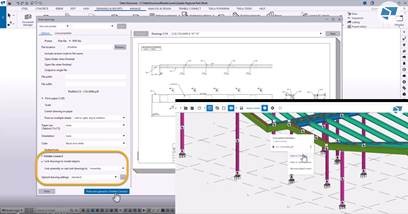

PDF tervek és metaadatok közvetlen feltöltése a Trimble Connect-be

A tervek nyomtatásakor a rendszer automatikusan feltölti és a megfelelő elemekhez és gyártmányokhoz kapcsolja a PDF-eket a Trimble Connect modellben, így a tervek közvetlenül elérhetőek a modellobjektumok mellett. A műhelyben és az építési helyszínen dolgozó csapatok a mobil eszközeiken az adott objektumhoz kapcsolódó legfrissebb terveket érhetik el, így biztosítva, hogy mindig a legaktuálisabb adatokkal dolgozzanak.

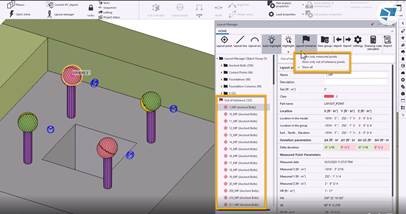

Kibővített Layout Manager - Tűréshatáron kívül eső pontok kezelése

A Layout Manager továbbfejlsztett felhasználói felülete hatékonyabbá teszi a tűréshatáron kívüli pontok kezelésének folyamatát. Automatikusan azonosíthatók és színnel kiemelhetők a tűréshatáron kívüli pontok, deltaérték‑listák készíthetők, összehasonlíthatók a tervezett és a megvalósult pontok, valamint rajzon is megjeleníthetőek a méreteltérések, biztosítva a helyszín és iroda közti gyors együttműködést és korrekciót.

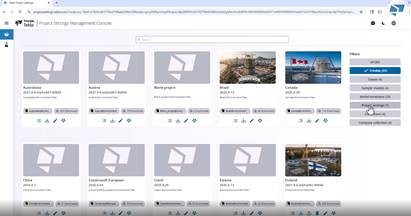

Project Settings Management Console - Projektbeállításokat kezelő  panel – Előzetes

 A Project Settings Management Console egy webalapú eszköz, amellyel a projektbeállítások, a környezetek és más projektfájlok kezelhetők a felhőben. Lehetőséget biztosít felhőalapú, egyedi környezetek létrehozására, amelyek javítják az együttműködést, és egységes beállításokat garantálnak a Tekla Launcherrel modelleket megnyitó felhasználók számára.
