Dossier d’entreprise dans Trimble Connect

L’option avancée XS_FIRM est conçue pour fournir des paramètres personnalisés dans tous les modèles Tekla Structures. Voici une explication sur la manière de centraliser vos paramètres personnalisés en utilisant cette option avancée et Trimble Connect.

1. Accédez à Trimble Connect (version en ligne). Connectez-vous avec votre Trimble Identity.

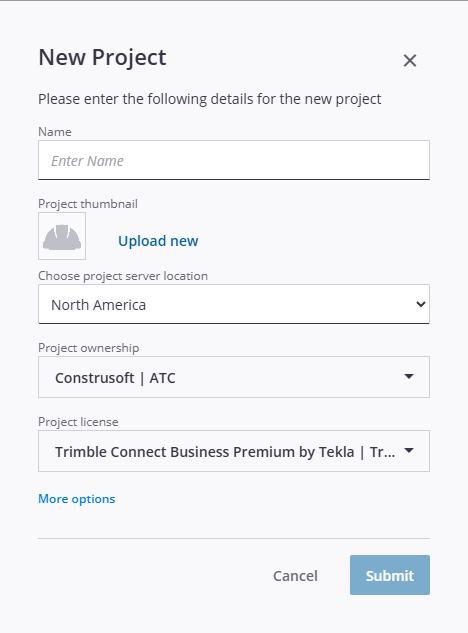

2. Cliquez sur le bouton , saisissez les détails du nouveau projet, puis cliquez sur le bouton Soumettre :


Le projet est créé et ouvert.

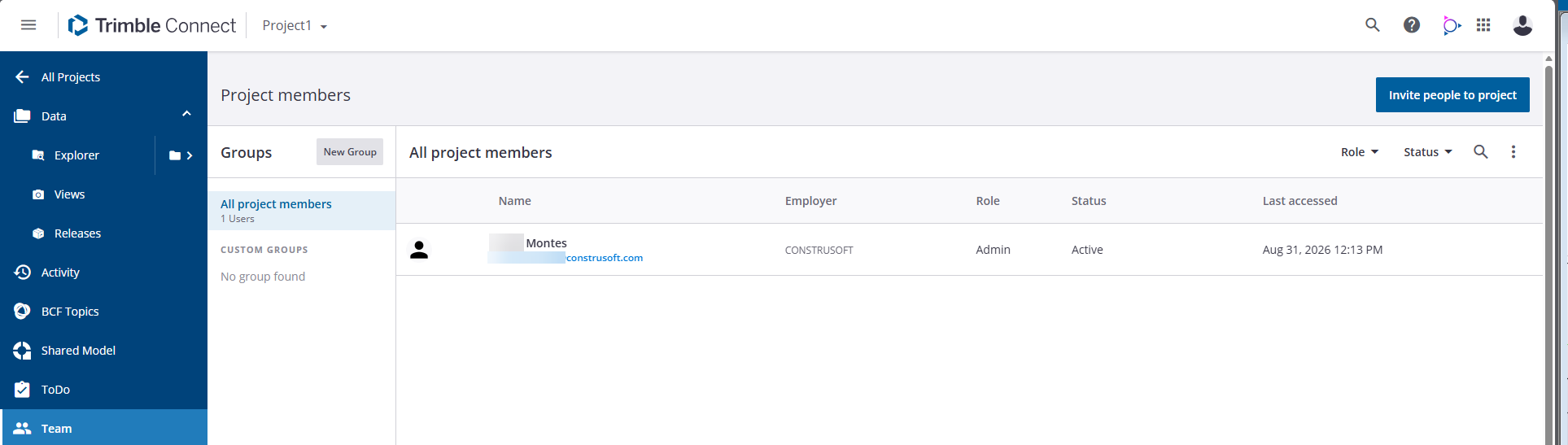

3. Dans la catégorie Équipe, cliquez sur le bouton pour inviter des utilisateurs à votre dossier de paramètres personnalisés

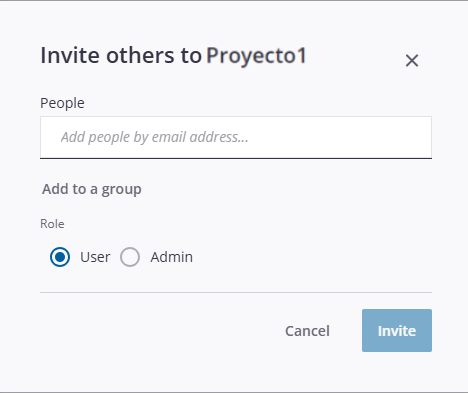

4. Saisissez les adresses e-mail de tous les utilisateurs. Vous pouvez également leur attribuer des groupes et des rôles.

5. Cliquez sur le bouton . Les utilisateurs recevront un e-mail d’activation.

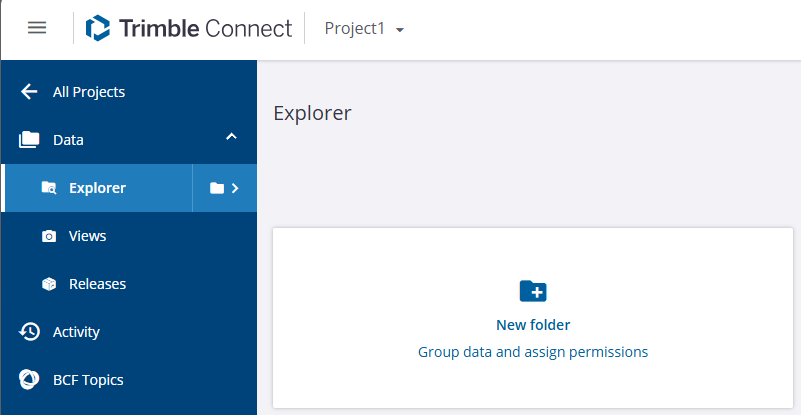

6. Dans la catégorie Données, cliquez sur le bouton Explorateur. Puis cliquez sur le bouton Nouveau dossier :

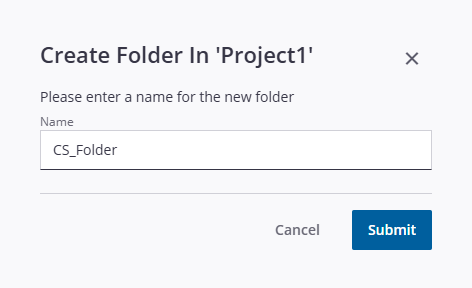

7. Saisissez un nom pour le dossier et cliquez sur Soumettre :

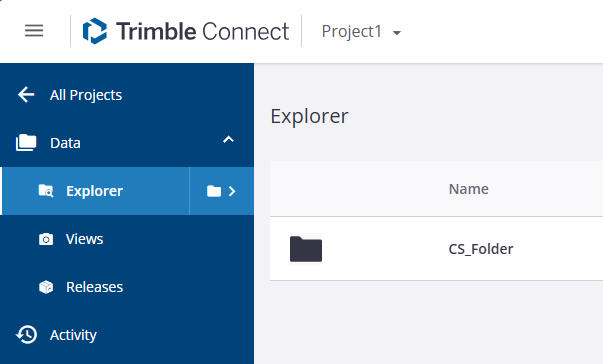

La structure ressemble maintenant à ceci :


8. Vous pouvez ajuster les permissions des utilisateurs ajoutés. Vous pouvez également vérifier si les utilisateurs invités ont activé l’e-mail d’activation. Pour cela, allez dans la catégorie Équipe. Vous pouvez aussi modifier les permissions du dossier CS_folder.

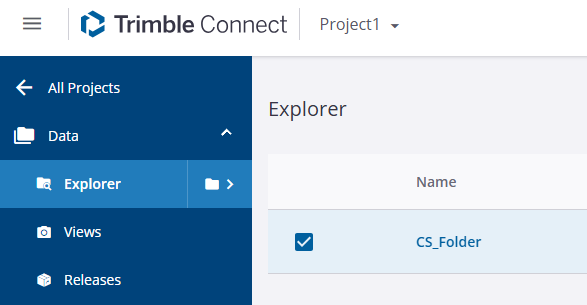

9. Cochez la case pour le dossier CS_folder :

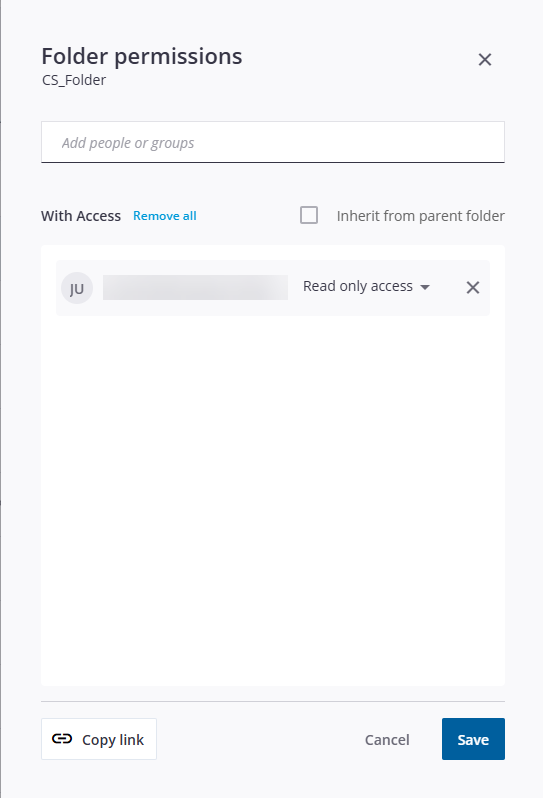

10. Cliquez sur le bouton ou sur le bouton (permissions) et la boîte de dialogue suivante apparaît :



11. Par défaut, « Hériter du dossier parent » est coché, mais si cette option n’est pas souhaitée, décochez-la et commencez à ajouter des personnes ou des groupes. Puis attribuez-leur un « Accès complet » ou un « Accès en lecture seule ».

Plus d’informations sur les permissions sur : File Permissions | Trimble Help

12. Cliquez sur Enregistrer.

13. Pour ajouter les paramètres personnalisés au CS_folder, cliquez sur le bouton Explorateur dans la catégorie Données. Puis cliquez sur le CS_folder :

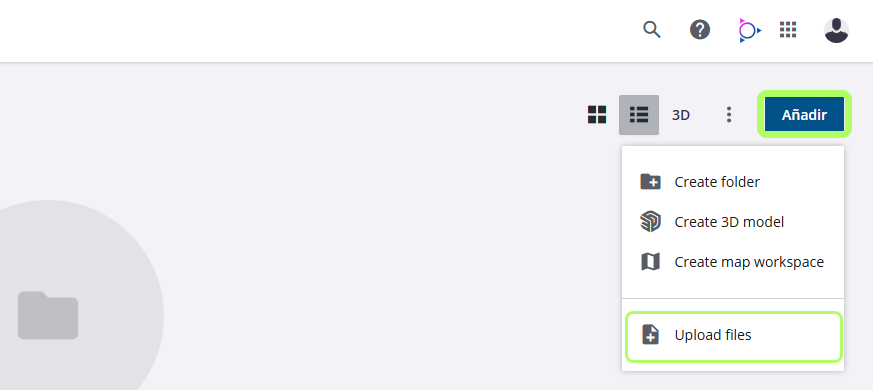

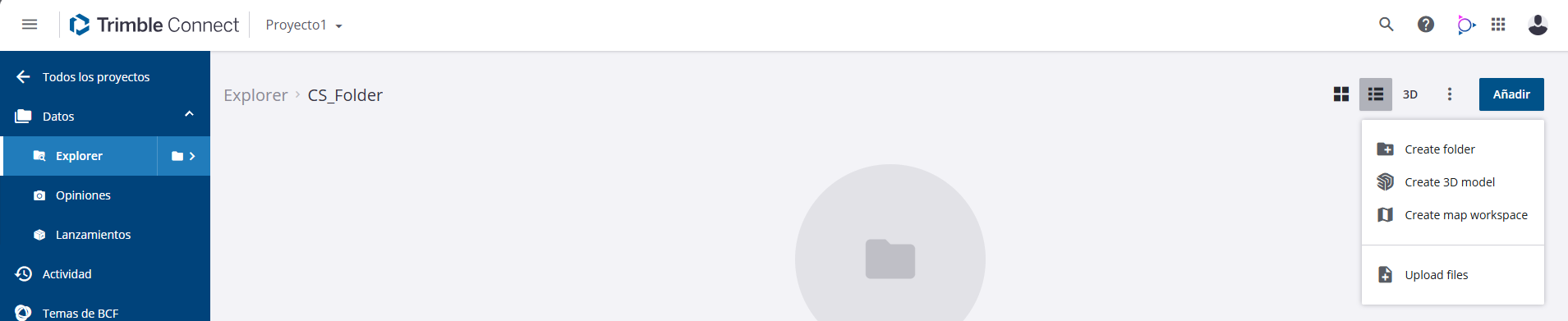

14. Cliquez sur le bouton Ajouter pour ajouter (télécharger) les paramètres personnalisés dans le CS_folder. Vous pouvez aussi glisser les fichiers de paramètres depuis l’Explorateur dans le dossier.

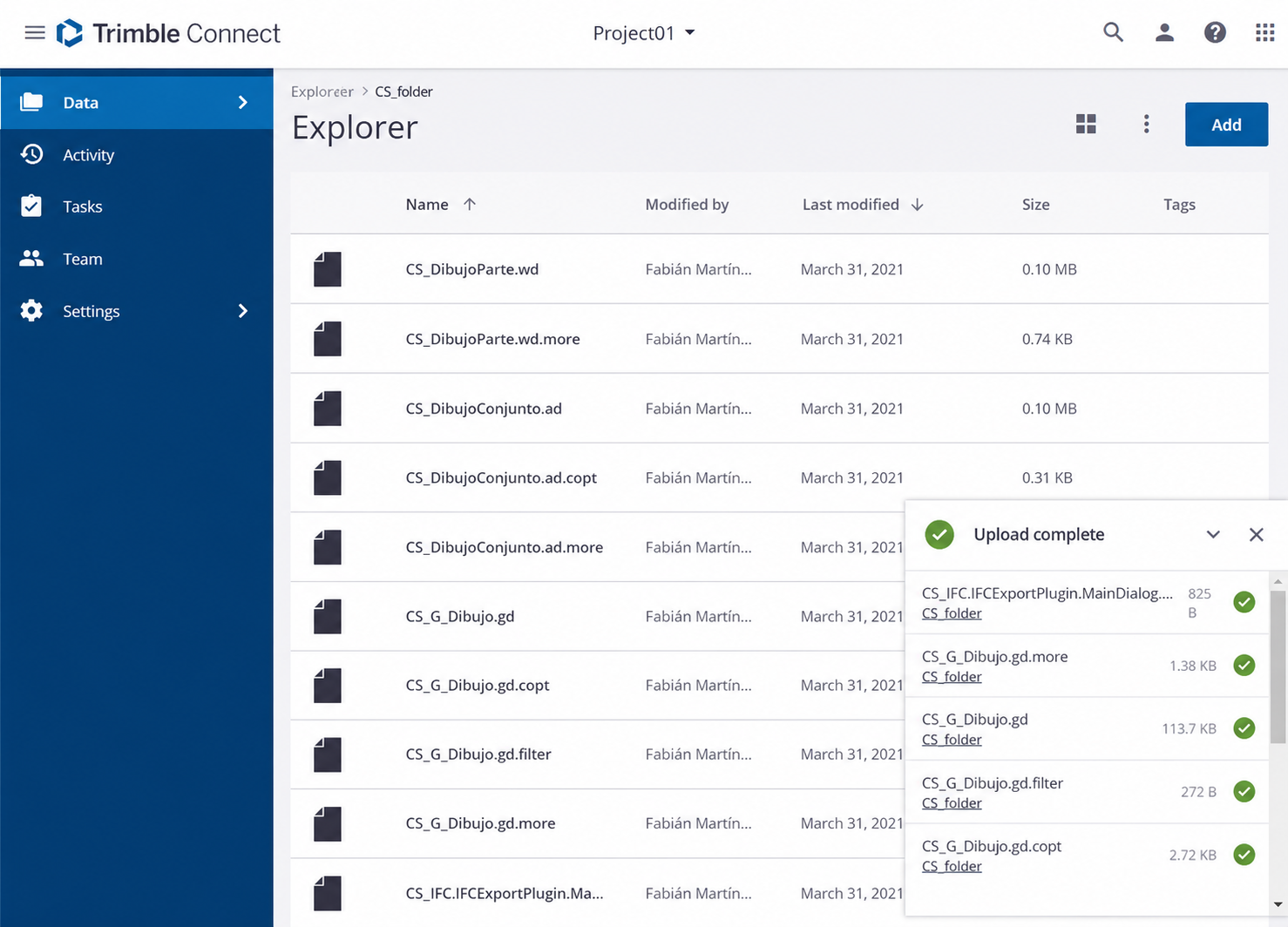

La structure du dossier dans notre exemple ressemble maintenant à ceci :


15. Définissez maintenant l’option avancée XS_FIRM dans Tekla Structures pour pointer vers le CS_folder.

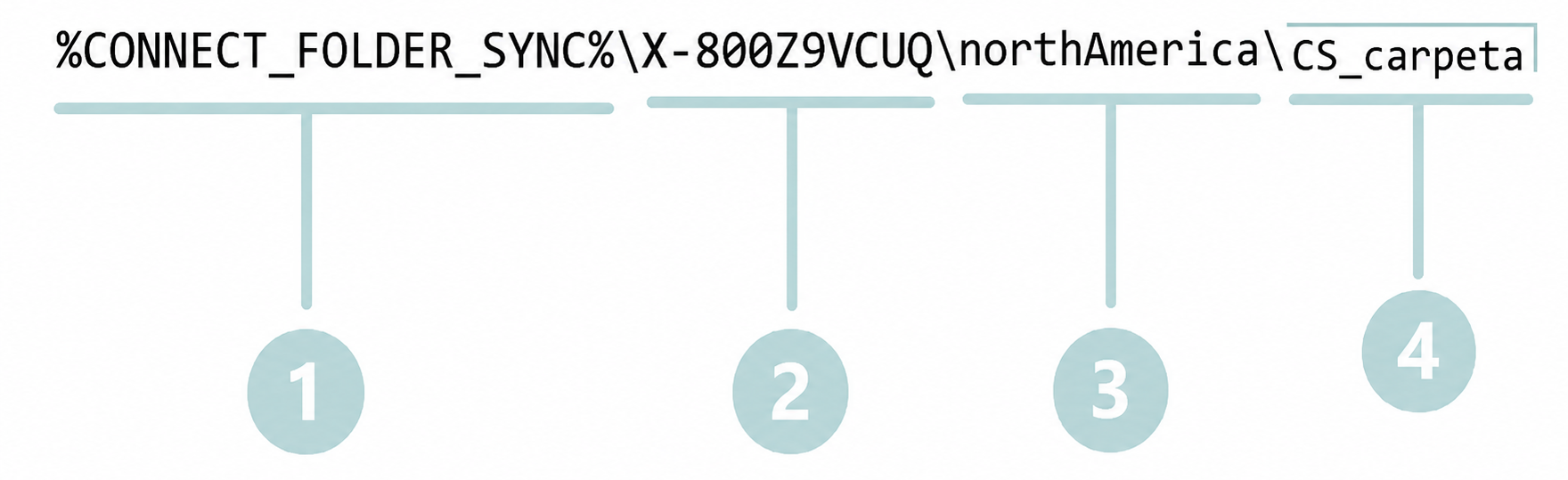

Le format suivant est utilisé comme référence :


1. Utilisez toujours cette même syntaxe.

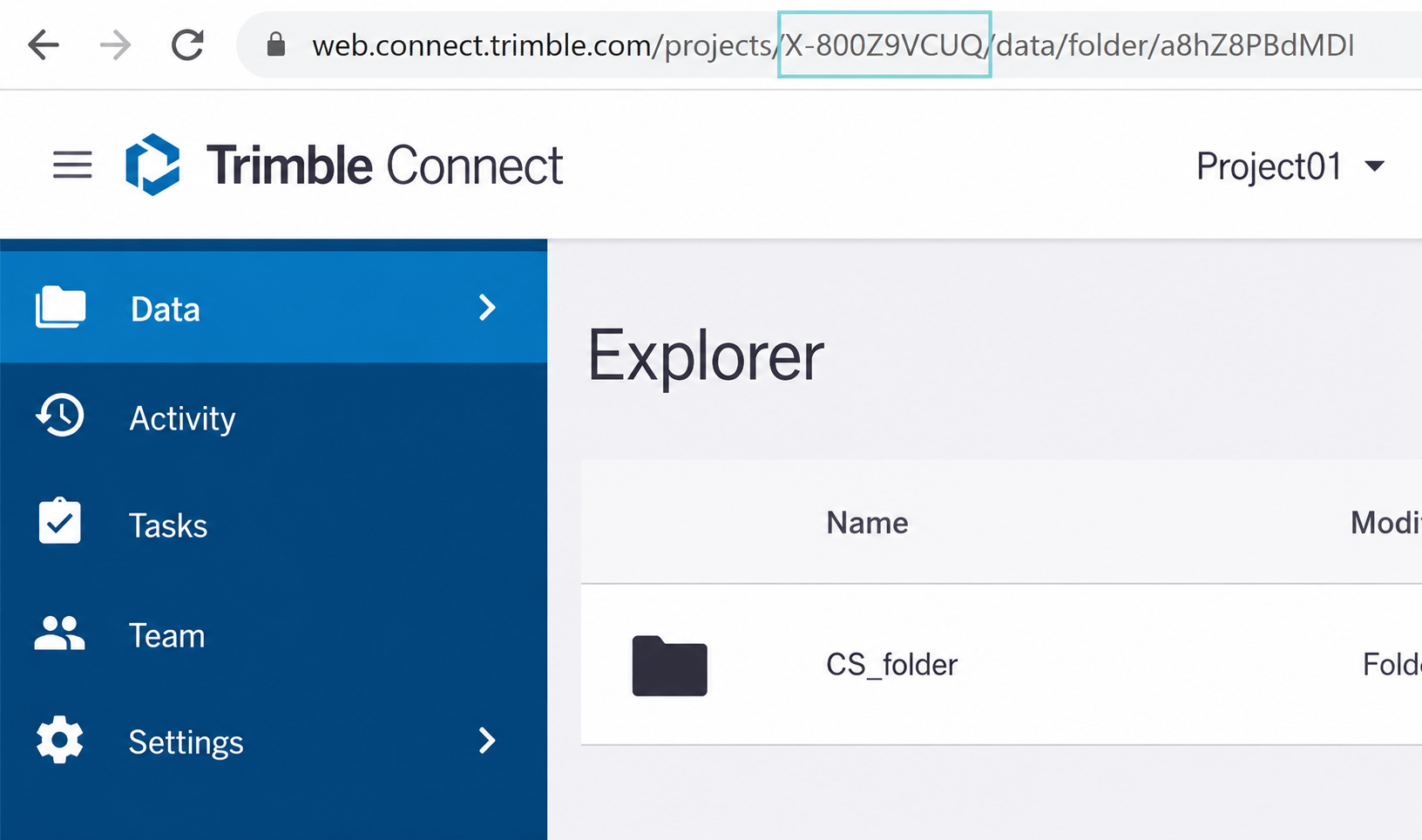

2. URL du projet dans Trimble Connect.

3. Emplacement du serveur du projet Trimble Connect (étape 2).

4. Le nom du dossier dans le projet Trimble Connect qui contient les paramètres personnalisés.

Notez ce qui suit : Selon l’emplacement du serveur que vous utilisez, ceux-ci ont un format fixe. Les options sont :

Europe = europe
Asie = asia
Amérique du Nord = northAmerica

16. Lancez Tekla Structures, connectez-vous avec votre Trimble Identity et ouvrez un modèle.

17. Ouvrez la boîte de dialogue Options avancées depuis Menu Fichier > Paramètres > Options avancées.

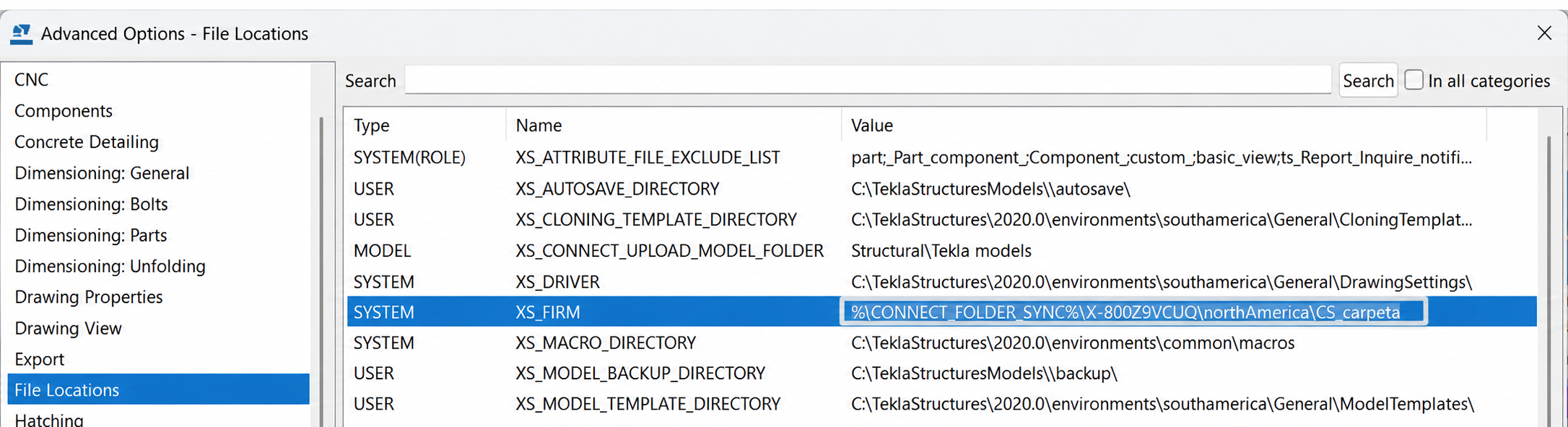

18. Définissez l’option avancée XS_FIRM pour pointer vers le CS_folder :



19. Cliquez sur Appliquer puis sur Ok.

20. Redémarrez Tekla Structures et rouvrez le modèle.

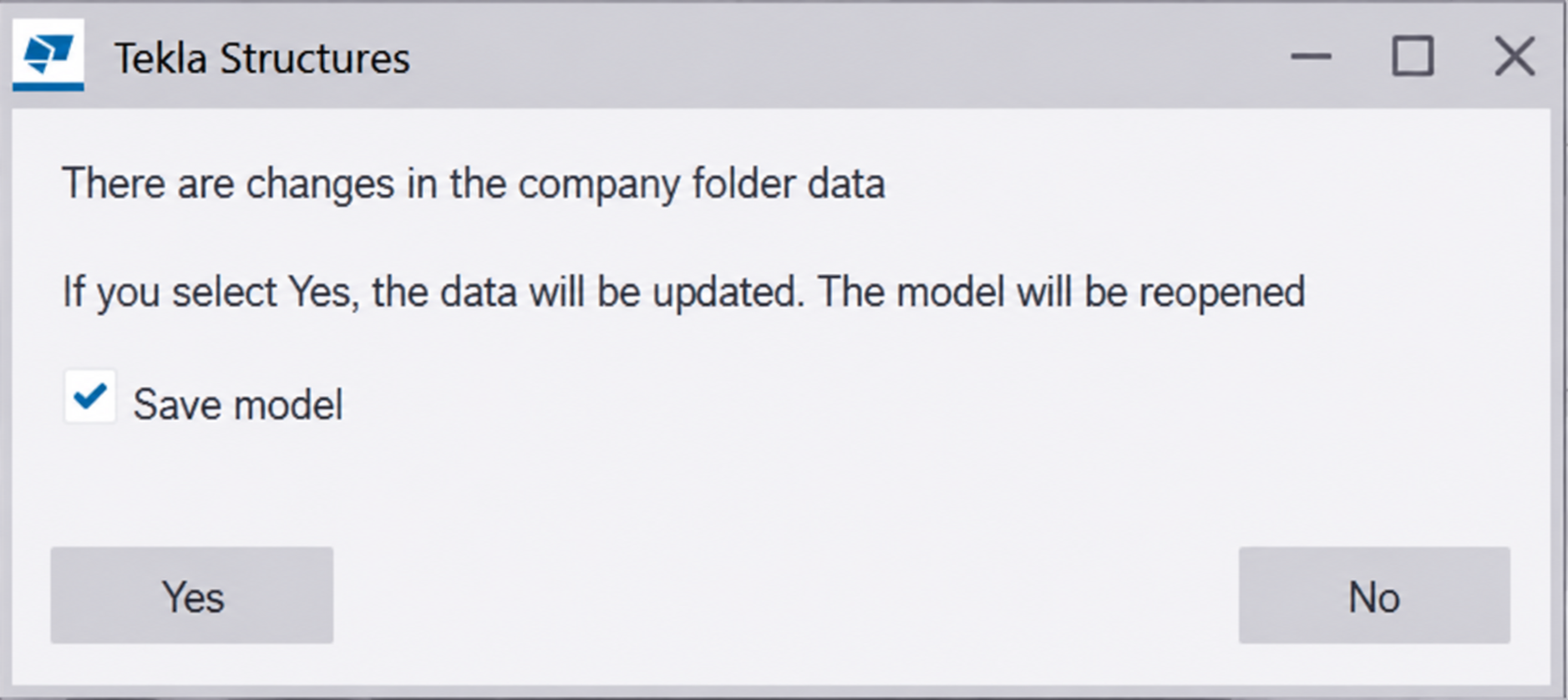

Tekla Structures vérifie maintenant les différences entre les fichiers dans le CS_folder local (C:\Users\<utilisateur>\AppData\Local\Trimble\Tekla folder sync\<dossier>) et les fichiers dans le CS_folder du projet Trimble Connect. Si des modifications existent, Tekla Structures affichera le message suivant :



21. Cliquez sur Oui pour enregistrer et fermer le modèle. Les fichiers seront alors mis à jour et le modèle rouvert. Cliquez sur Non si vous ne souhaitez pas mettre à jour les fichiers.

LIMITATIONS

Dans Trimble Connect, vous pouvez définir à la fois le dossier projet (XS_PROJECT) et le dossier entreprise (XS_FIRM), car ce sont des chemins basés sur le modèle. Cependant, les chemins basés sur le système ne peuvent pas être définis, tels que :

• DAK_SYMBOLPATH
• DXK_BMPPATH
• XS_UEL_IMPORT_FOLDER
• ...

Par conséquent, une option de configuration consiste à définir les chemins des variables ci-dessus en fonction de l’emplacement local où les fichiers du dossier entreprise sont synchronisés.

Le chemin d’enregistrement typique serait :

C:\Users\<nom_utilisateur>\AppData\Local\Trimble\tekla folder sync\<identifiant-projet>\europe\firm\settings...

Vous pouvez utiliser la variable %localappdata% pour centraliser les informations AppData pour tous les utilisateurs et ne pas dépendre de leur nom d’utilisateur spécifique. Finalement, le chemin d’exemple serait :

XS_UEL_IMPORT_FOLDER=%localappdata%\Trimble\tekla folder sync\<identifiant-projet>\europe\firm\settings\
