Flujo de trabajo desde Tekla Structural Designer a Tekla Structures

En la actualidad, existen diversas maneras de integrar Tekla Structural Designer con Tekla Structures. Sin embargo, en este artículo nos centraremos en un flujo de trabajo específico, que consiste en transferir información desde el análisis estructural realizado en Tekla Structural Designer hacia Tekla Structures. Este proceso es fundamental para quienes desean aprovechar las capacidades de ambos programas, facilitando la continuidad en el diseño y la documentación estructural.

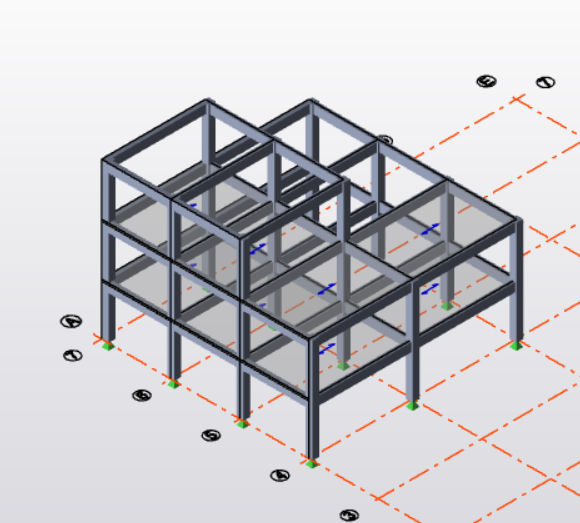

Para ilustrar este procedimiento, partiremos de un modelo previamente creado en Tekla Structural Designer, que servirá como base para la importación hacia Tekla Structures.

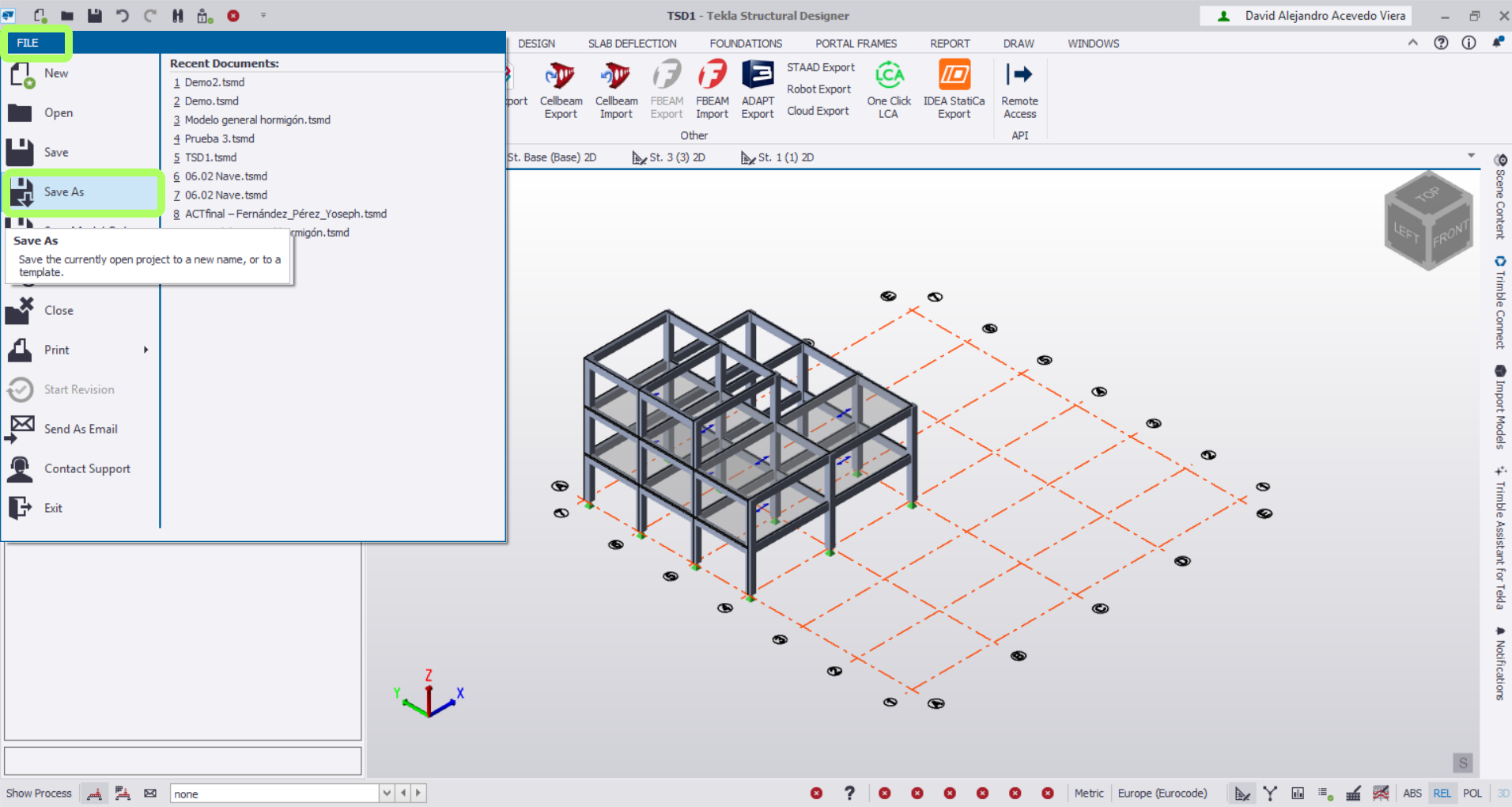

El primer paso consiste en guardar el modelo en nuestro ordenador. Para ello, debemos dirigirnos al menú principal y seleccionar la opción ARCHIVO, seguida de GUARDAR COMO. Este procedimiento nos permitirá almacenar el archivo en una ubicación de nuestra preferencia para su posterior uso.

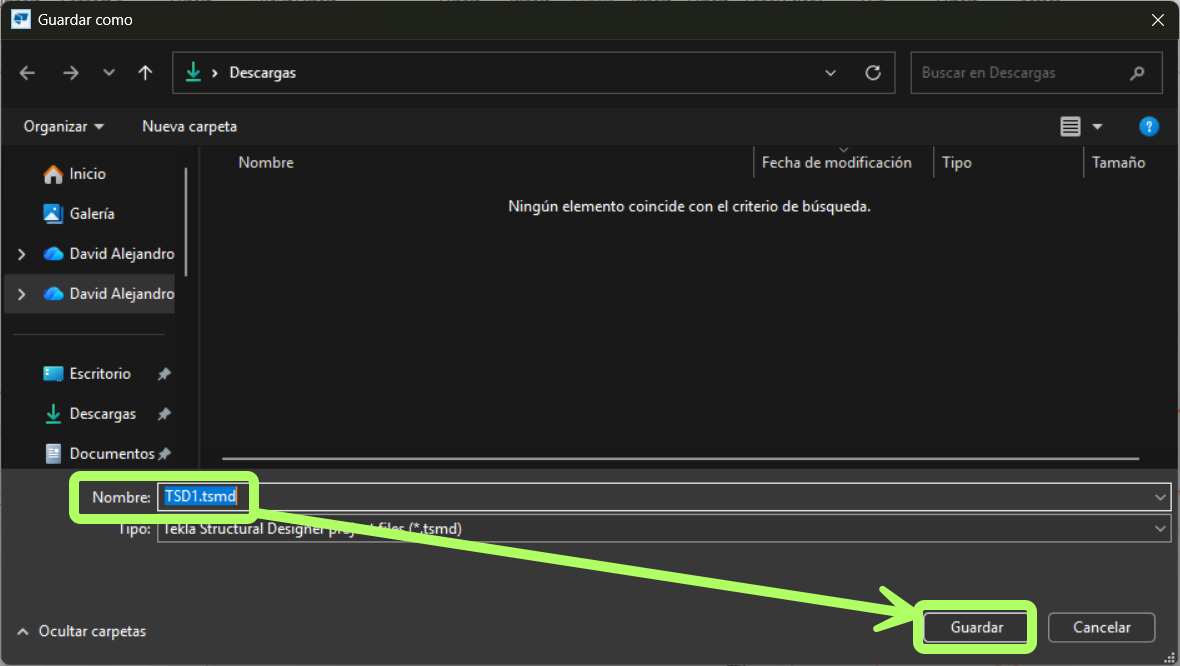

Al seleccionar la opción de guardar, se abrirá el explorador de archivos de nuestro sistema operativo, donde podremos elegir la carpeta destino y asignar un nombre adecuado al archivo. Esto facilita la organización y localización del modelo para futuros procesos.

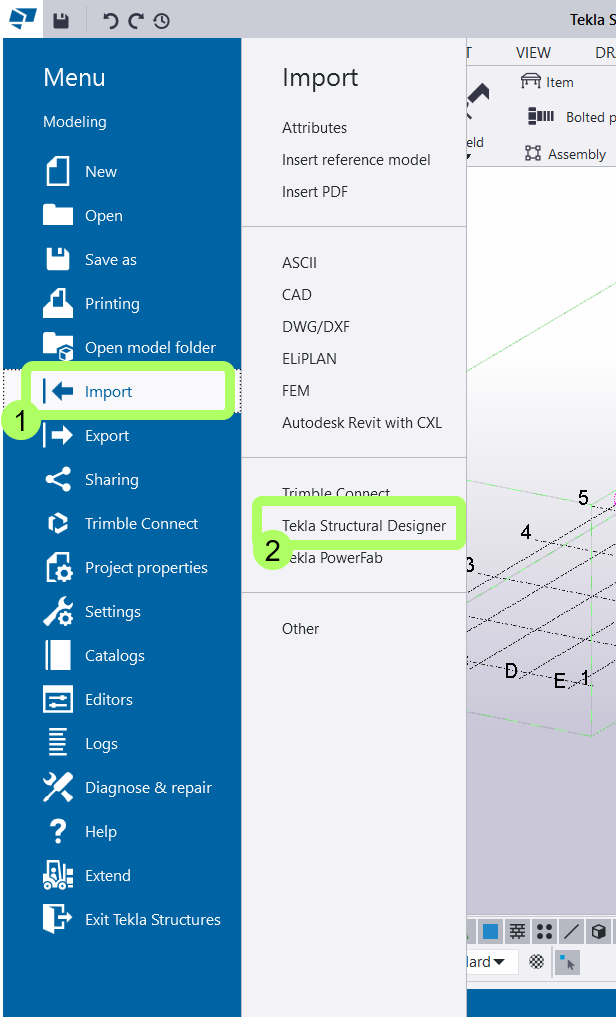

Una vez que el modelo se ha guardado correctamente, el siguiente paso es importarlo desde Tekla Structures. Para ello, abrimos Tekla Structures y accedemos a la función de importación de modelos.

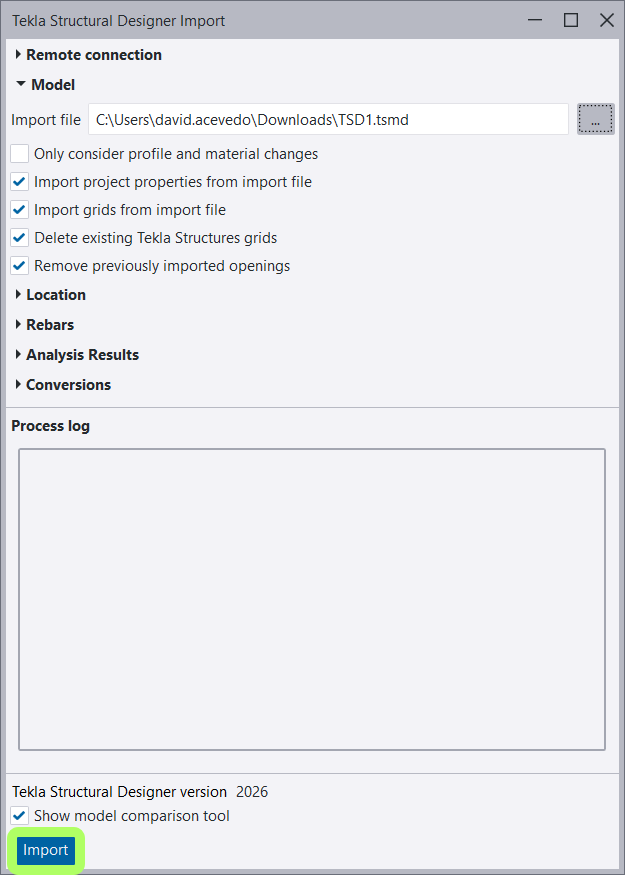

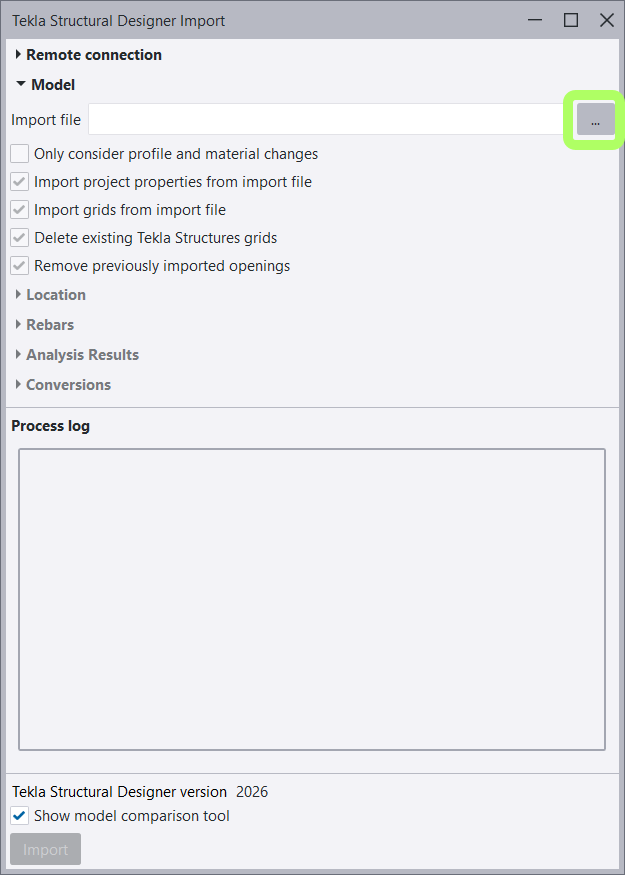

Al iniciar la importación, se mostrará una ventana específica que nos permitirá buscar y seleccionar el archivo que guardamos previamente desde Tekla Structural Designer. Esta interfaz está diseñada para facilitar la localización del archivo y asegurar que se importe el modelo correcto.

Una vez que hemos indicado la ubicación del modelo de Tekla Structural Designer, la ventana de importación nos ofrece la posibilidad de editar ciertos aspectos antes de completar el proceso. Esto nos permite personalizar la importación según nuestras necesidades específicas.

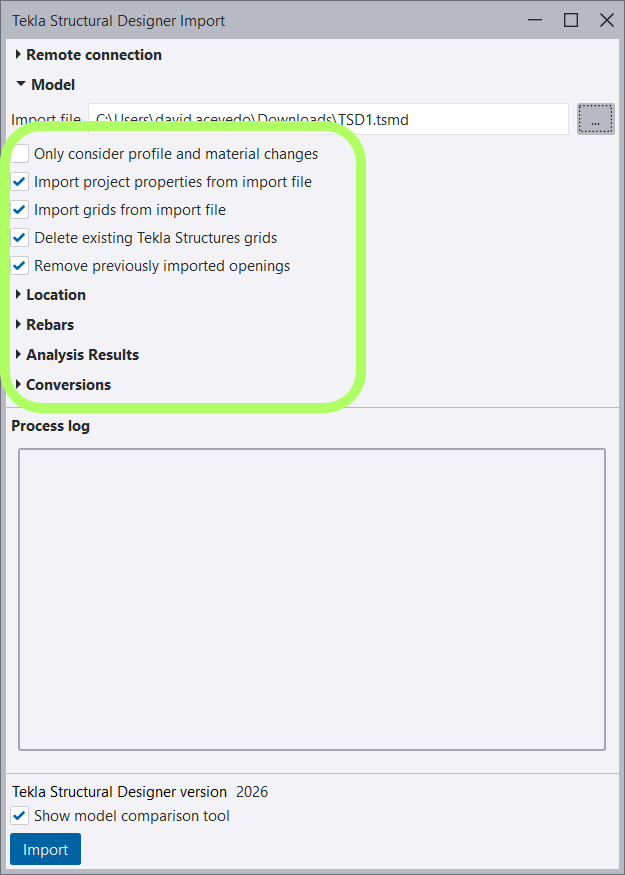

En esta etapa, podemos definir varios aspectos importantes relacionados con la importación:

En primer lugar, podemos seleccionar la información que deseamos importar, lo que nos permite filtrar datos para optimizar el modelo en Tekla Structures. Además, podemos establecer la localización del modelo, asegurando que la orientación y posición sean correctas dentro del entorno de trabajo.

También existe la opción de importar el acero de refuerzo, lo cual es esencial para proyectos donde el detalle del refuerzo es crítico para el análisis y diseño estructural.

Asimismo, es posible importar los resultados del análisis estructural, lo que facilita la verificación y validación de los esfuerzos y deformaciones dentro de Tekla Structures.

Finalmente, podemos editar las bases de datos de conversiones, permitiendo ajustar cómo se traducen ciertos elementos o propiedades entre los dos programas, asegurando una mayor precisión en la transferencia de datos.

Después de haber configurado todos estos aspectos en el menú correspondiente, podemos proceder con la importación definitiva del modelo.

Al finalizar la importación, pueden presentarse dos escenarios diferentes:

El primero ocurre si tenemos el modelo abierto en Tekla Structural Designer al momento de la importación. En este caso, el proceso nos llevará directamente a la Herramienta de Comparación del Modelo, una función que permite revisar y gestionar las diferencias entre el modelo importado y el existente.

El segundo escenario se da cuando no tenemos abierto el modelo en Tekla Structural Designer. En esta situación, el software iniciará automáticamente una instancia de Tekla Structural Designer para cargar el modelo, y posteriormente nos dirigirá a la Herramienta de Comparación del Modelo para continuar con la revisión.

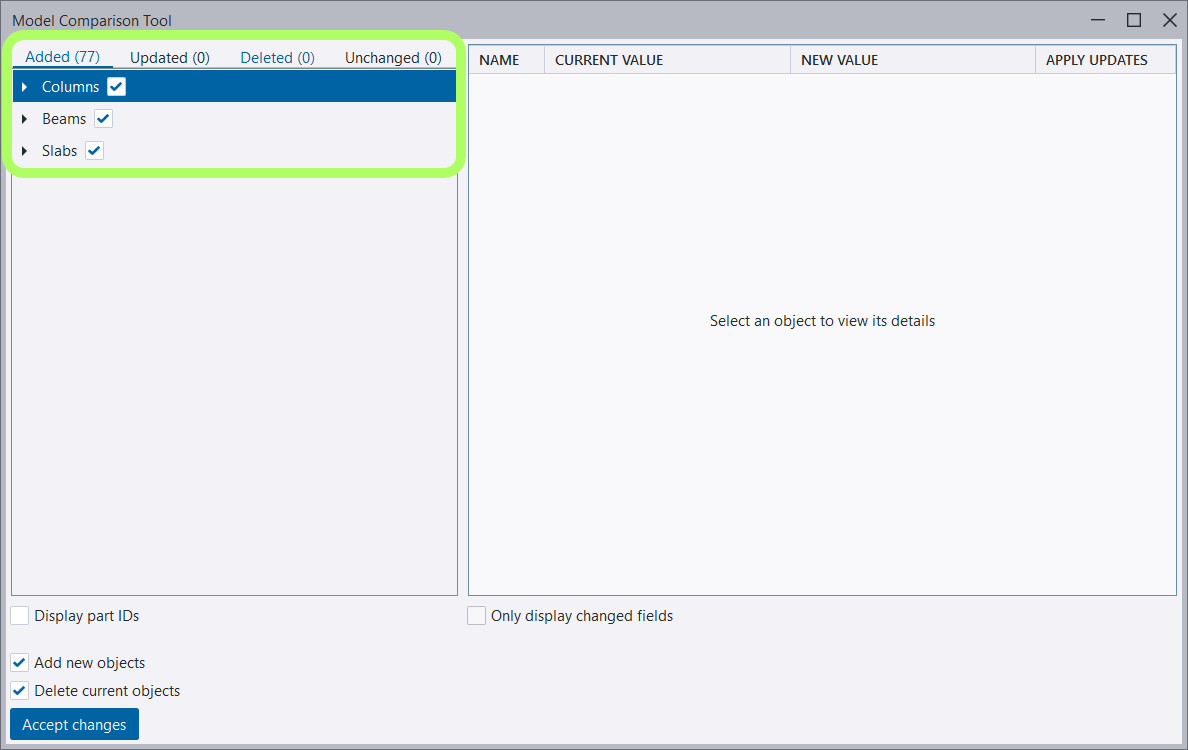

En la Herramienta de Comparación del Modelo, podremos observar detalladamente los elementos que han sido agregados, aquellos que han sido actualizados, los que han sido eliminados, así como aquellos que no presentan cambios. Esta revisión es fundamental para garantizar que la importación haya sido exitosa y que el modelo refleje correctamente las modificaciones realizadas.

Una vez revisados estos cambios, procedemos a aceptar las modificaciones para que el modelo en Tekla Structures se actualice conforme a la información importada desde Tekla Structural Designer.

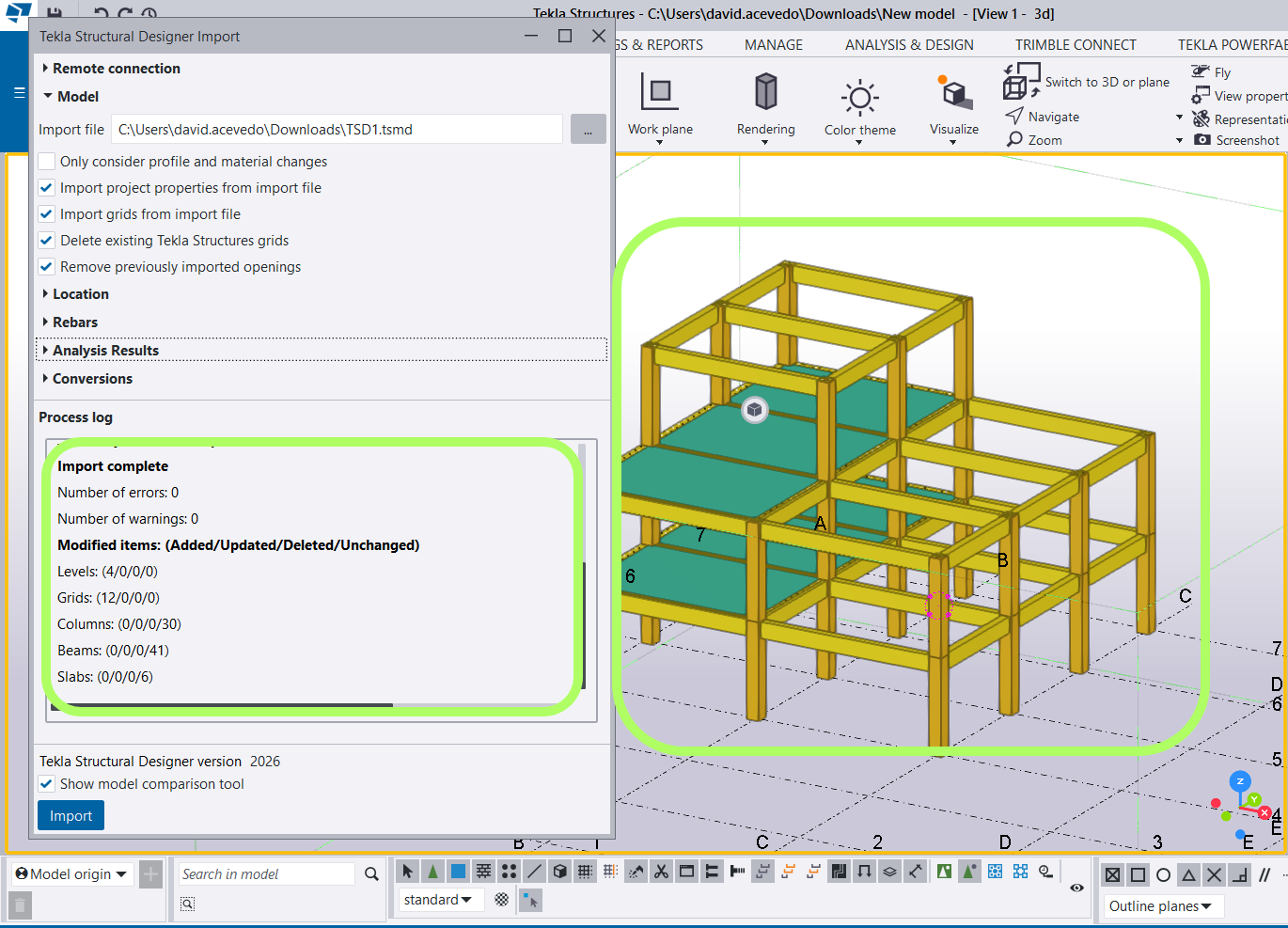

Finalmente, el software continuará con el proceso y nos mostrará el modelo actualizado junto con el resultado completo del proceso de importación, permitiéndonos continuar con el diseño, documentación o cualquier otra tarea necesaria dentro de Tekla Structures.

De esta manera, habremos logrado aprovechar al máximo los datos que ya han sido modelados en Tekla Structural Designer, optimizando así el flujo de trabajo y asegurando una integración eficiente de la información estructural.
