La opción avanzada XS_FIRM en Tekla Structures permite centralizar configuraciones personalizadas usando Trimble Connect. Se crea un proyecto en Trimble Connect, se invita a usuarios, se suben configuraciones a una carpeta específica y se ajustan permisos. Luego, en Tekla, se define XS_FIRM apuntando a esa carpeta para sincronizar y actualizar configuraciones automáticamente. No se pueden definir rutas basadas en el sistema, pero se recomienda usar variables locales para rutas dependientes del usuario.
La opción avanzada XS_FIRM está diseñada para proporcionar configuraciones personalizadas en todos los modelos de Tekla Structures. A continuación se explica cómo puede centralizar sus configuraciones personalizadas haciendo uso de esta opción avanzada y Trimble Connect.
1. Vaya a Trimble Connect (versión en línea). Inicie sesión con su Trimble Identity.

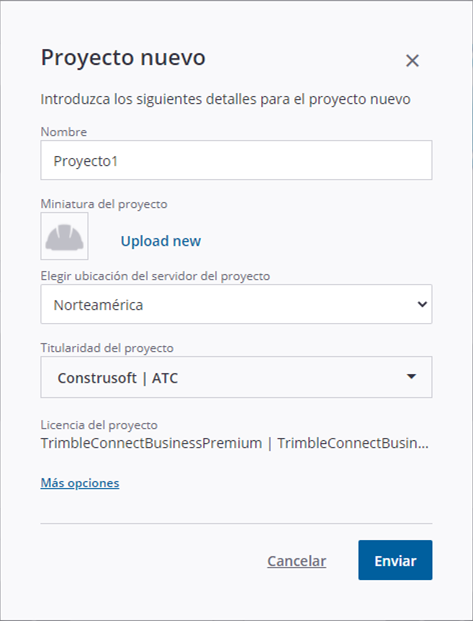

2. Haga clic en el botón , introduzca los detalles del nuevo proyecto y haga clic en el botón Enviar:
El proyecto se crea y se abre.
3. En la categoría Equipo haga clic en el botón para invitar a los usuarios de su carpeta de configuración personalizada :

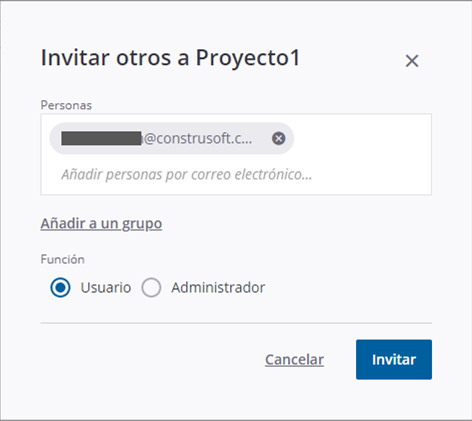

4. Introduzca la dirección de correo electrónico de todos los usuarios. También puede asignar el grupo y el rol de estos.
5. Haga clic en el botón . Los usuarios recibirán un correo electrónico de activación.

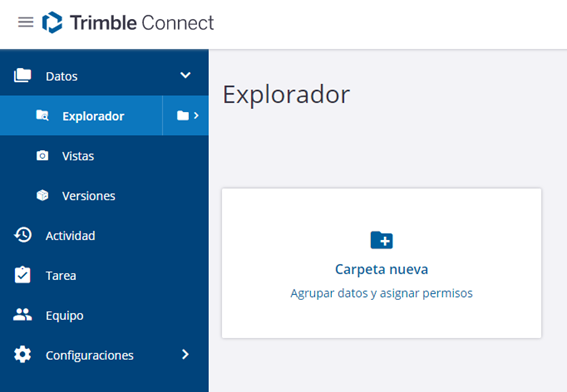

6. En la categoría Datos, haga clic en el botón Explorador. A continuación, haga clic en el botón Carpeta nueva:

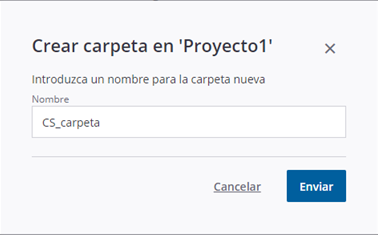

7. Introduzca un nombre para la carpeta y haga clic en Enviar:

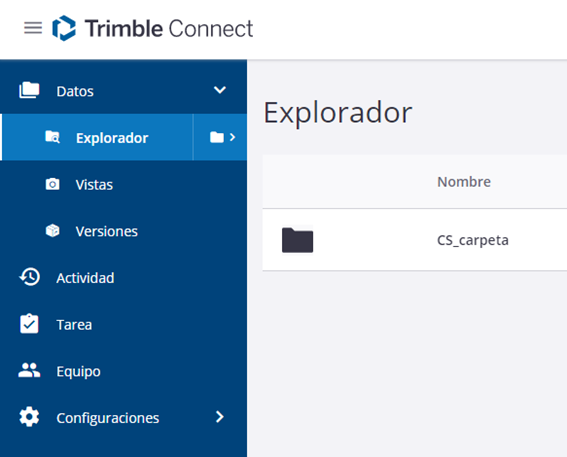

La estructura ahora se ve así:

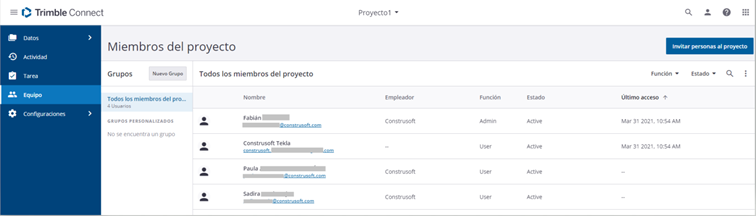

8. Puede ajustar los permisos de los usuarios añadidos. También puede comprobar si los usuarios invitados han activado el correo electrónico de activación. Para ello, vaya a la categoría Equipo. También puede modificar los permisos de la carpeta CS_carpeta.

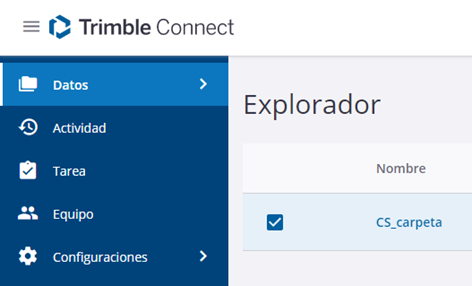

9. Seleccione la casilla de verificación de la carpeta CS_carpeta:
10. Haga clic en el botón o en el botón

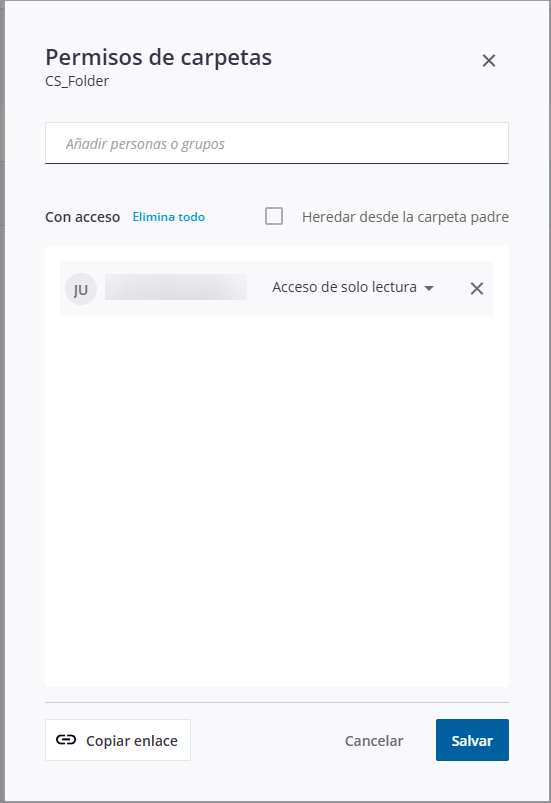

(permisos) y aparece el siguiente cuadro de diálogo:
11. De forma predeterminada, la opción «Heredar de la carpeta principal» está marcada, pero si no deseas utilizarla, desmárcala y empieza a añadir personas o grupos. A continuación, asigna si tendrán «Acceso completo» o «Acceso de solo lectura».
Más información sobre permisos en File Permissions | Trimble Help
12. Haga clic en Guardar.

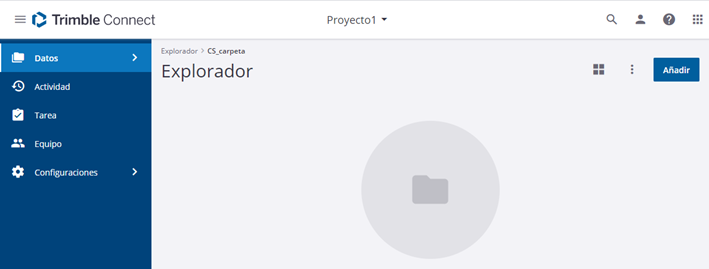

13. Para agregar la configuración personalizada a la carpeta CS_carpeta haga clic en el botón Explorador en la categoría Datos. A continuación, haga clic en la carpeta CS_carpeta:

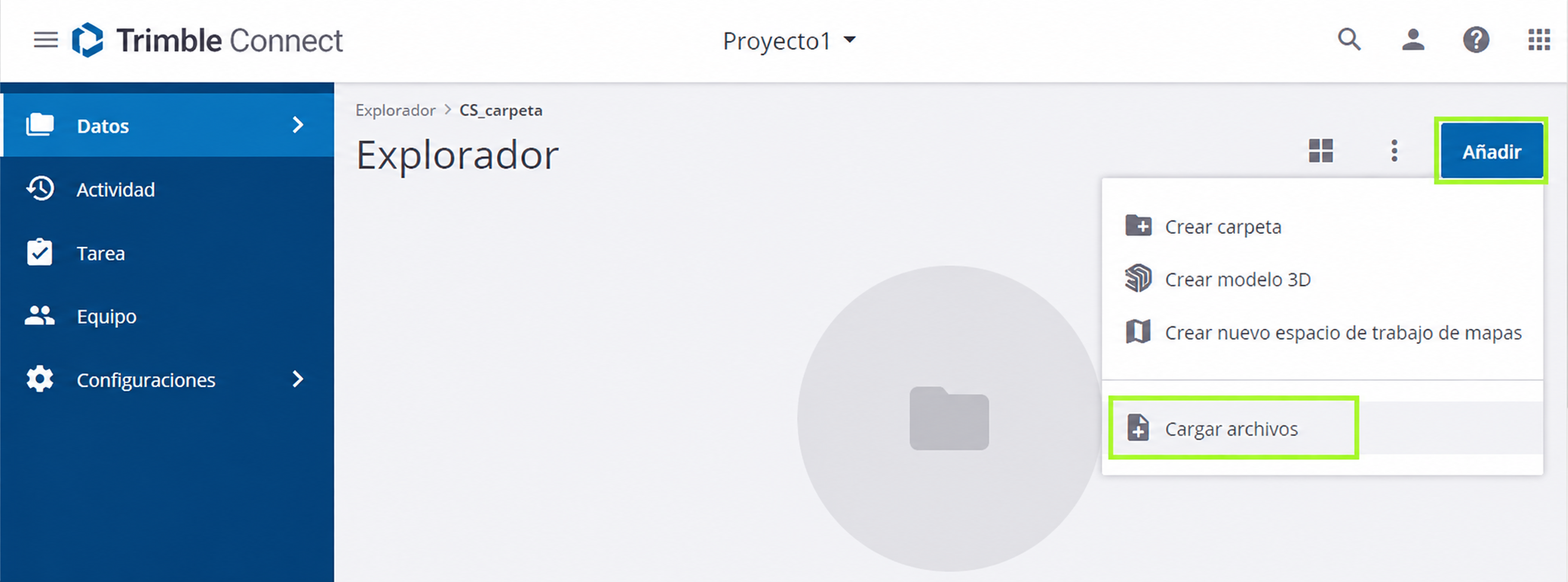

14. Haga clic en el botón Añadir para agregar (cargar) la configuración personalizada a la carpeta CS_carpeta. También puede arrastrar los archivos de configuración desde el Explorador a la carpeta.

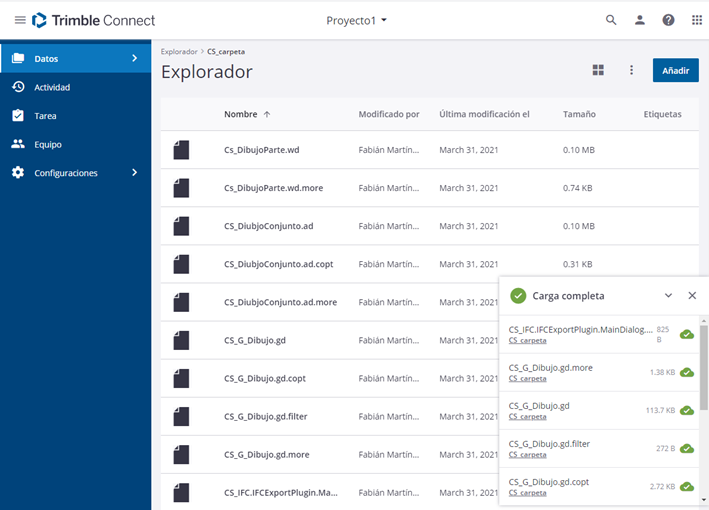

La estructura de carpetas en nuestro ejemplo ahora tiene este aspecto:
15. Ahora defina la opción avanzada XS_FIRM en Tekla Structures para que enrute a la carpeta CS_carpeta.

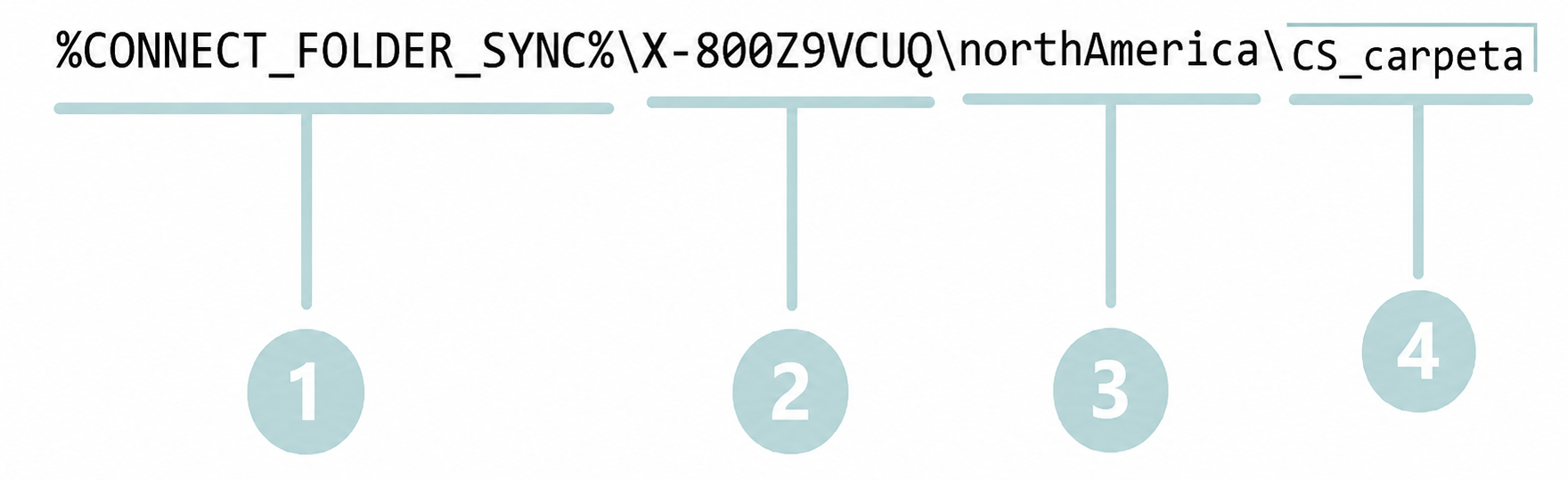

El siguiente formato es usado como referencia:
1. Use siempre esta misma sintaxis.

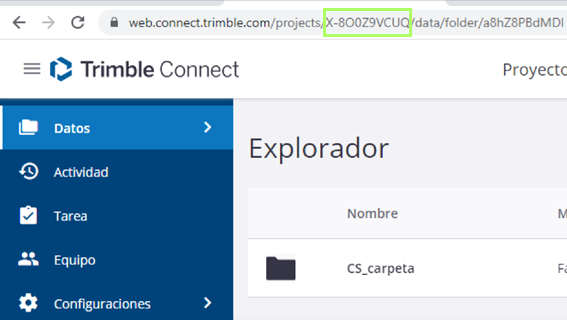

2. URL del proyecto en Trimble Connect.
3. Ubicación del servidor del proyecto de Trimble Connect (paso 2).
4. El nombre de la carpeta en el proyecto de Trimble Connect que contiene las configuraciones personalizadas.
Tenga en cuenta lo siguiente: Dependiendo de la ubicación del servidor que utilice, estas tienen un formato fijo. Las opciones son:
Europa = europe
Asia = asia
North America = northAmerica
16. Inicie Tekla Structures, inicie sesión con su Trimble Identity y abra un modelo.
17. Abra el cuadro de diálogo Opciones avanzadas desde de Menú Archivo > Configuración > Opciones avanzadas.

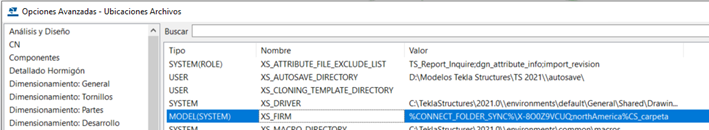

18. Defina la opción avanzada XS_FIRM para que apunte a la carpeta CS_carpeta:
19. Haga clic en Aplicar y Ok.
20. Reinicie Tekla Structures y vuelva a abrir el modelo.

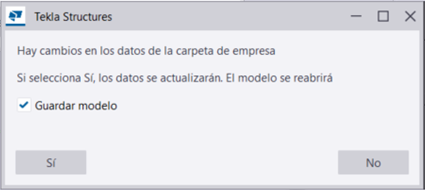

Tekla Structures ahora busca las diferencias entre los archivos de la carpeta local CS_carpeta (C:\Users\<user>\AppData\Local\Trimble\Tekla folder sync\<folder>) y los archivos de la carpeta CS_carpeta en el proyecto Trimble Connect. En caso de existir cambios, Tekla Structures mostrará el siguiente mensaje:
21. Haga clic en Sí para guardar y cerrar el modelo. Los archivos ahora se actualizan y se vuelve a abrir el modelo. Haga clic en No si no desea actualizar los archivos.
LIMITACIONES
Se puede definir en Trimble Connect tanto la carpeta de proyecto (XS_PROJECT) como la de empresa (XS_FIRM), ya que son rutas basadas en el modelo. En cambio, no se podrán definir rutas basadas en el sistema como pueden ser:
- DAK_SYMBOLPATH
- DXK_BMPPATH
- XS_UEL_IMPORT_FOLDER
- ...
Por lo que una opción de configuración sería definir las rutas de las variables anteriores en base la localización local, donde se sincronizan los archivos de la carpeta de empresa.
La ruta de guardado tipo sería:
C:\Users\<username>\AppData\Local\Trimble\tekla folder sync\<project-id>\europe\firm\settings...
Pudiendo usar la variable %localappdata%, para centralizar la información del AppData para todos los usuarios y no depender de su nombre particular. En definitiva tendriamos la ruta de ejemplo:
XS_UEL_IMPORT_FOLDER=%localappdata%\Trimble\tekla folder sync\<project-id>\europe\firm\settings\
