Importovat model

Dotaz:

Je možné importoval celý model včetně výkresů do jiného modelu?

Odpověď:

Ano, pomocí nástroje Importovat model, který naleznete v panelu rychlého přístupu. Tento nástroj je dostupný v Tekle počínaje verzí 2017i. Tato metoda importu zahrnuje rovněž i veškeré výkresy importovaného modelu i jeho číslování včetně fází.

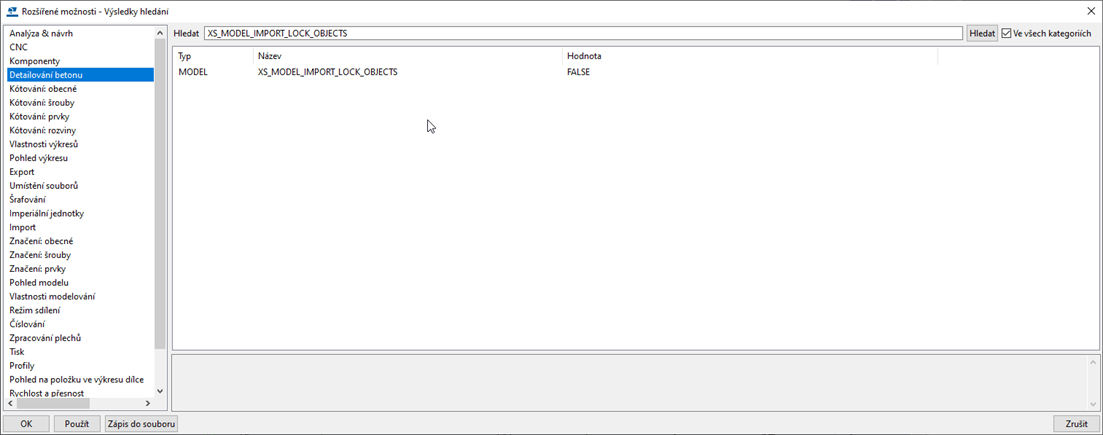

PS: Všechny importované prvky budou pomocí příkazu Importovat model v novém modelu uzamčeny.  Chcete-li si nastavit, aby byly automaticky po importu odemknuté, tak v Rozšířených možnostech nastavte proměnnou XS_MODEL_IMPORT_LOCK_OBJECTS na FALSE a restartujte Teklu.


Postupujte takto:

1. Přejděte na Rychlé spuštění, začněte psát importovat a ze zobrazeného seznamu vyberte příkaz Importovat model.
2. Vyberte adresář, ve kterém se importovaný model nachází

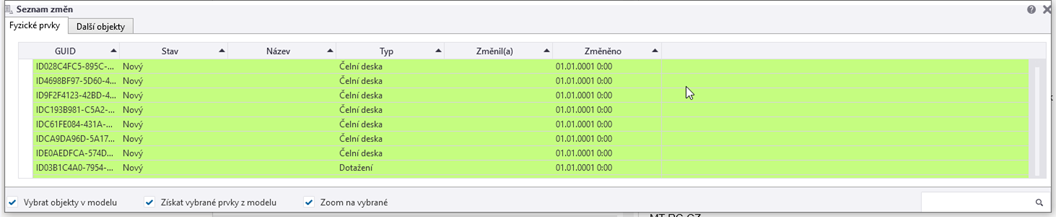

3. Po zvolení adresáře se zobrazí dialogové okno změn, kde se vypíšou všechny přidané prvky modelu.
4. Uzavřete okno seznamu změn.

PS: Mějte na paměti, že je nutné složky Shapes a ShapeGeometries (obsahující tvary) zkopírovat ručně ze složky původního modelu do složky nového modelu.





Jestliže budou veškeré importované prvky uzamčené, další možností jak prvky odemknout je pomocí makra CS Odemykání prvků (ML067), kterým můžete odemknout celý model jedním kliknutím.





Níže jsou uvedeny určité limity a poznámky:

• Nelze importovat model do stejného modelu. Například jakmile jednou importujete model, odstraníte polovinu modelu a následně budete importovat opětovně do stejného modelu – tohle není možné.
• Ujistěte se a vyřešte potenciální konflikty v číslování. Například jestliže používáte stejný prefix v modelu, který importujete, nicméně u jiných prvků než u otevřeného modelu – upravte je ( prefix a číslování ), aby se nepřekrývala.
• Při importu modelu jsou všechny komponenty „rozloženy“ na jednotlivé prvky ( netváří se jako celek ) – platí pro verze Tekla Structures 2017i a dřívější.
