Vlastní pole v záložce UDA

Dotaz:

Potřebuji si do UDA prvku přidat vlastní pole, které by jsem mohl vyplnit a vykázat. Například pole bude mít název Podlaží a na výběr budou možnosti: 1.NP, 2.NP...



Odpověď:

Níže uvádíme návod, jak přidat nové pole do UDA a načítat jej v tabulkách:

PS: Před přepsáním těchto souborů si vždy udělejte nejprve zálohu.

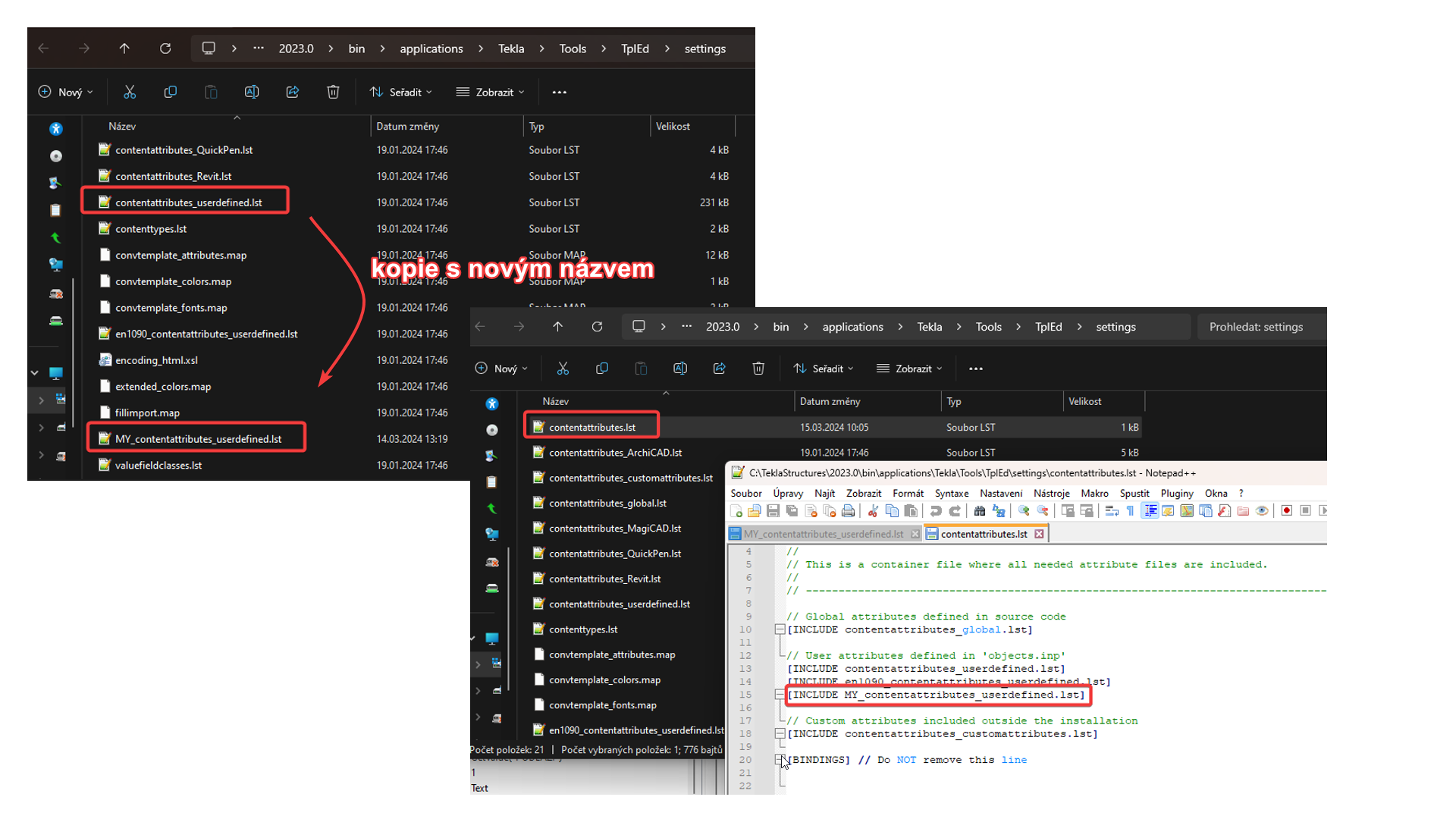

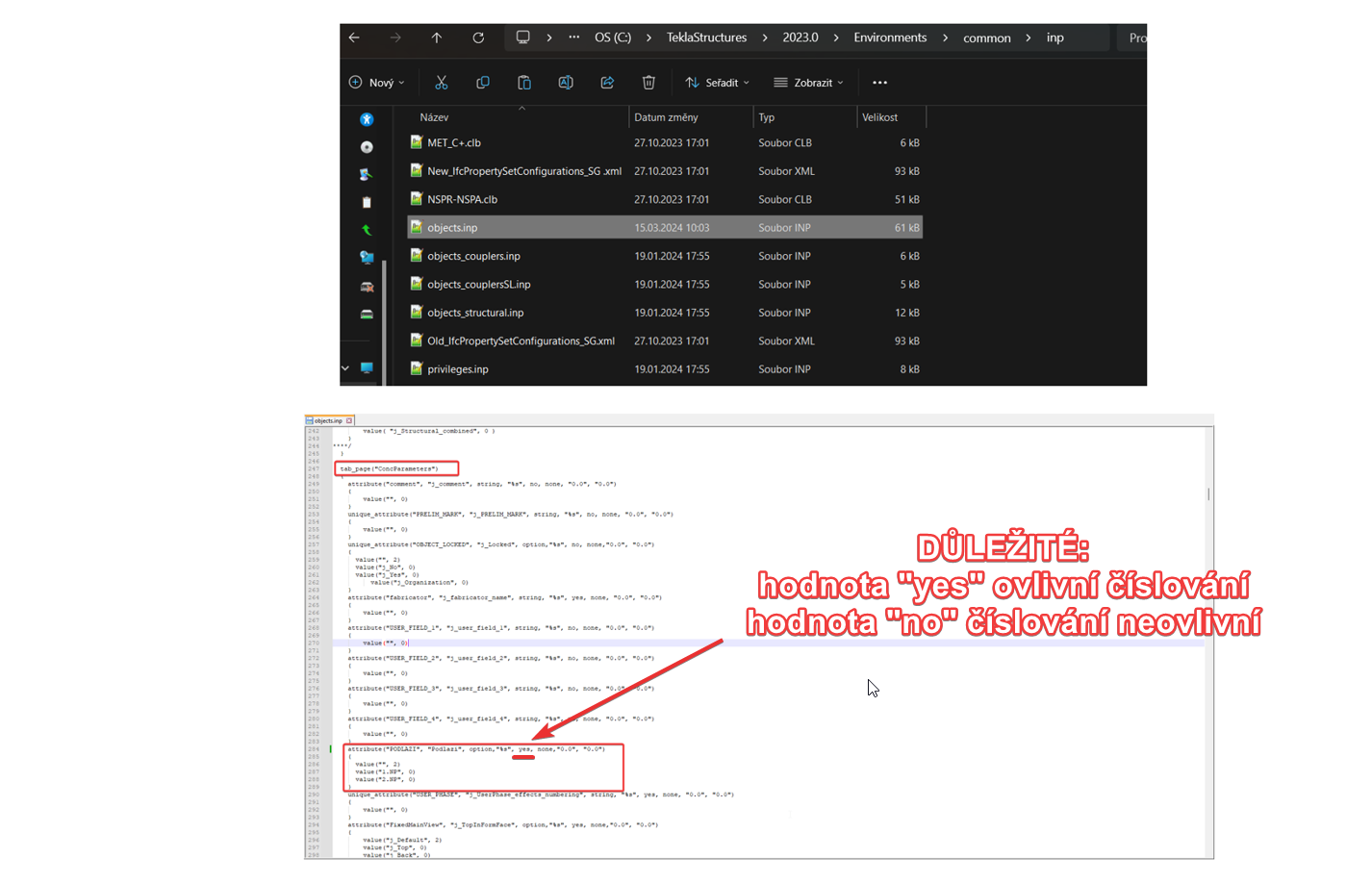

• V objects.inp (C:\TeklaStructures\<název_verze>\Environments\common\inp) zadefinujte, jak pole v UDA bude vypadat Vytvořte si kopii contentattributes_userdefined.lst (C:\TeklaStructures\<název_verze>\bin\applications\Tekla\Tools\TplEd\settings) a přidejte novou kopii do contentattributes.lst

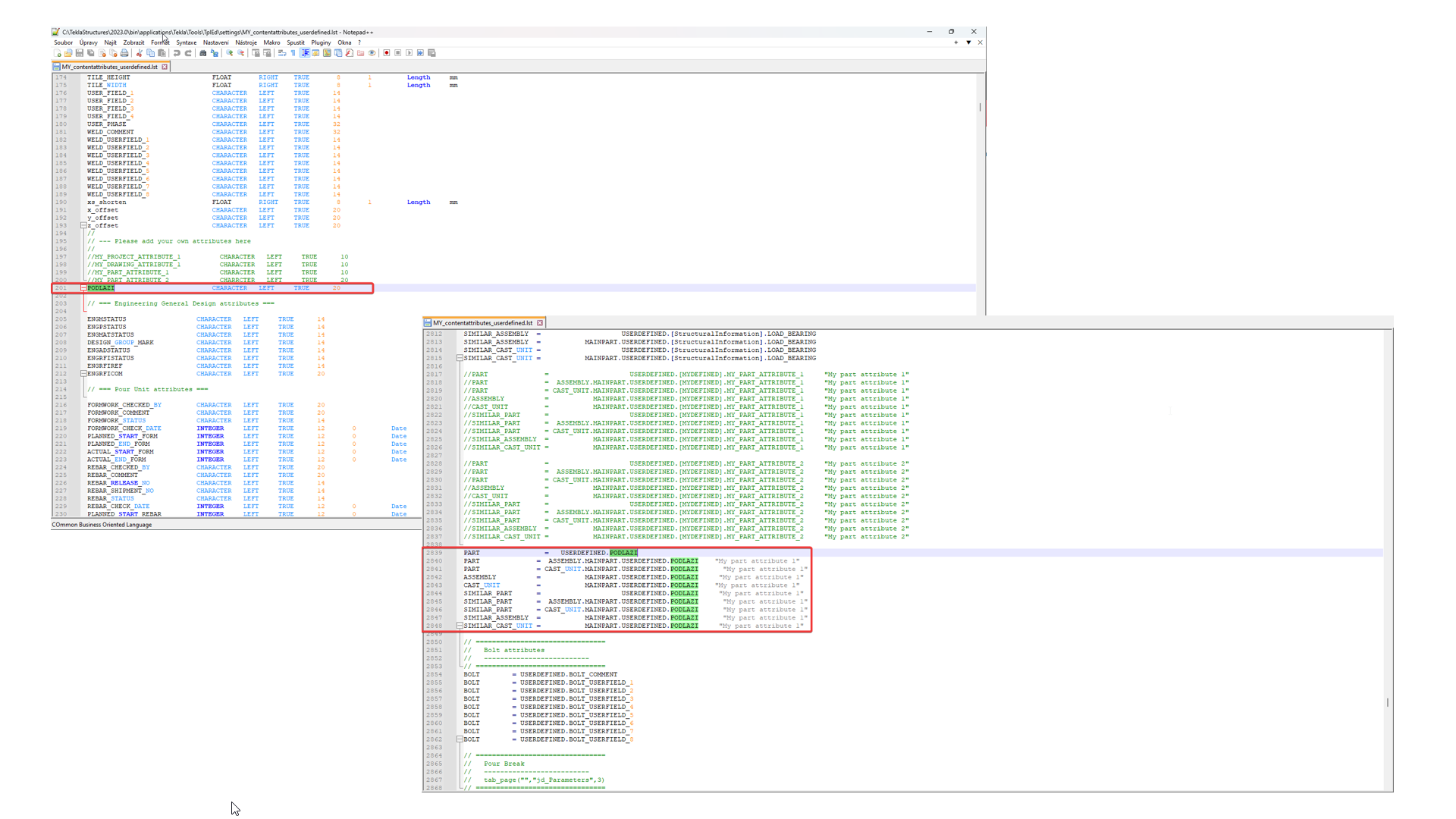

• Zadefinujte si do nové kopie z předchozího bodu novou proměnnou, kterou používáte v UDA

• Restartujte program.

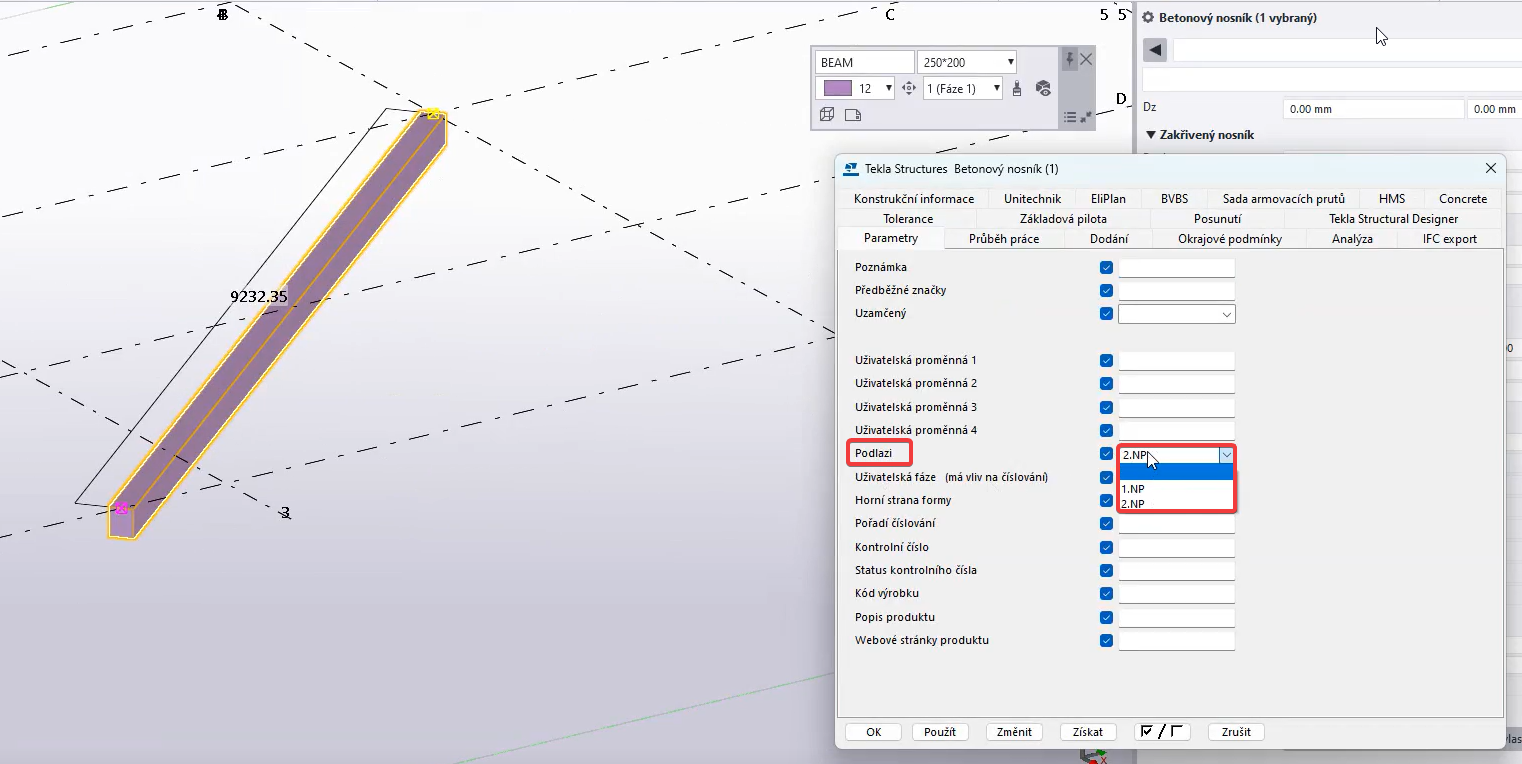

Následně by jste měl tuto novou proměnnou bez problému používat v UDA a také v tabulce na výkresu jako je uvedeno ve video ukázce v tomto odkazu.

Soubory, které jsou upraveny dle výše uvedeného postupu naleznete v tomto odkazu.
